洁净室等级和洁净室布局

时间:2020-09-25 12:36 点击次数:

洁净室等级和洁净室布局

根据您想要到达的洁净室等级,留出足够的面积是很重要的。这不仅对洁净区至关重要,而且对于防止颗粒从外部迁移到洁净空间的气闸室/更衣室也至关重要。

经验法则是,当你向一个更干净的房间移动时,你不应该跳过一个以上的类(例如,从ISO 7到ISO 6,而不是从ISO 8到ISO 6),如下所示。然而,在现实中,你可以达到一个更清洁的班级,气闸比下面描述的更少,每小时适当的换气。这取决于洁净室内发生的过程、洁净室的大小、室内工作的人数、室内的设备等。请向洁净室专家寻求帮助,该专家可以为您的特殊需求创建最佳布局。

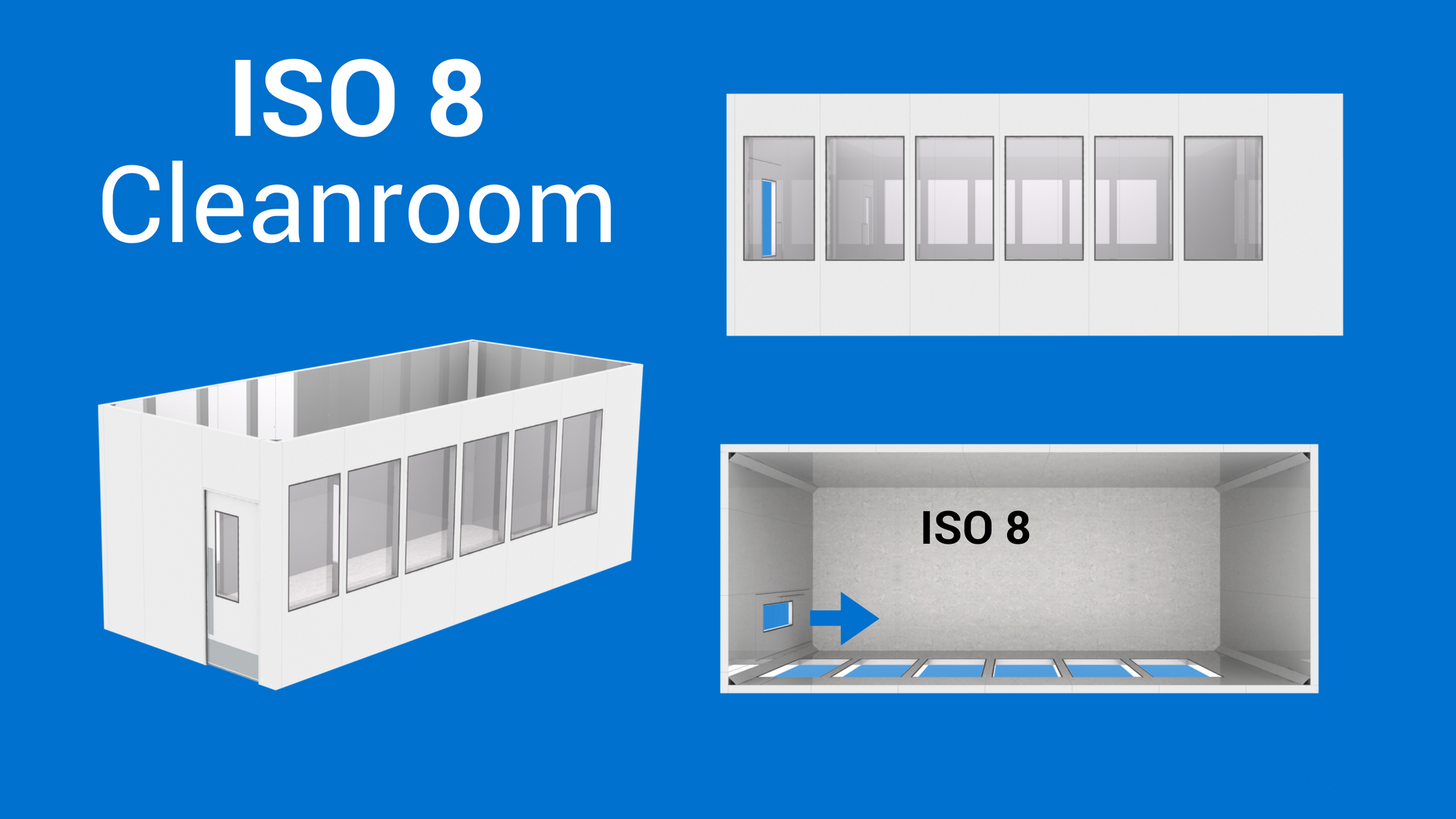

ISO 8 cleanroom

ISO 8洁净室(10万级)

假设一个未分类的空间(办公室或实验室)是ISO9。在这种情况下,您可以直接进入ISO8洁净室,而不需要气闸。但是,根据洁净室内的生产工艺,您可能需要增加一个更衣室。

  • ISO 8区域|每小时换气25次

非单向气流



ISO 7 cleanroom

ISO 7洁净室(10000级)

这是最常见的洁净室之一。如果您需要ISO 7洁净室,在进入ISO 7洁净室之前,应考虑使用ISO 8气闸室/更衣室。两个房间的每小时换气次数如下所述。

  • ISO 7区域|每小时30–60次换气
  • ISO 8区域| 15–25次每小时换气(前厅)

非单向气流

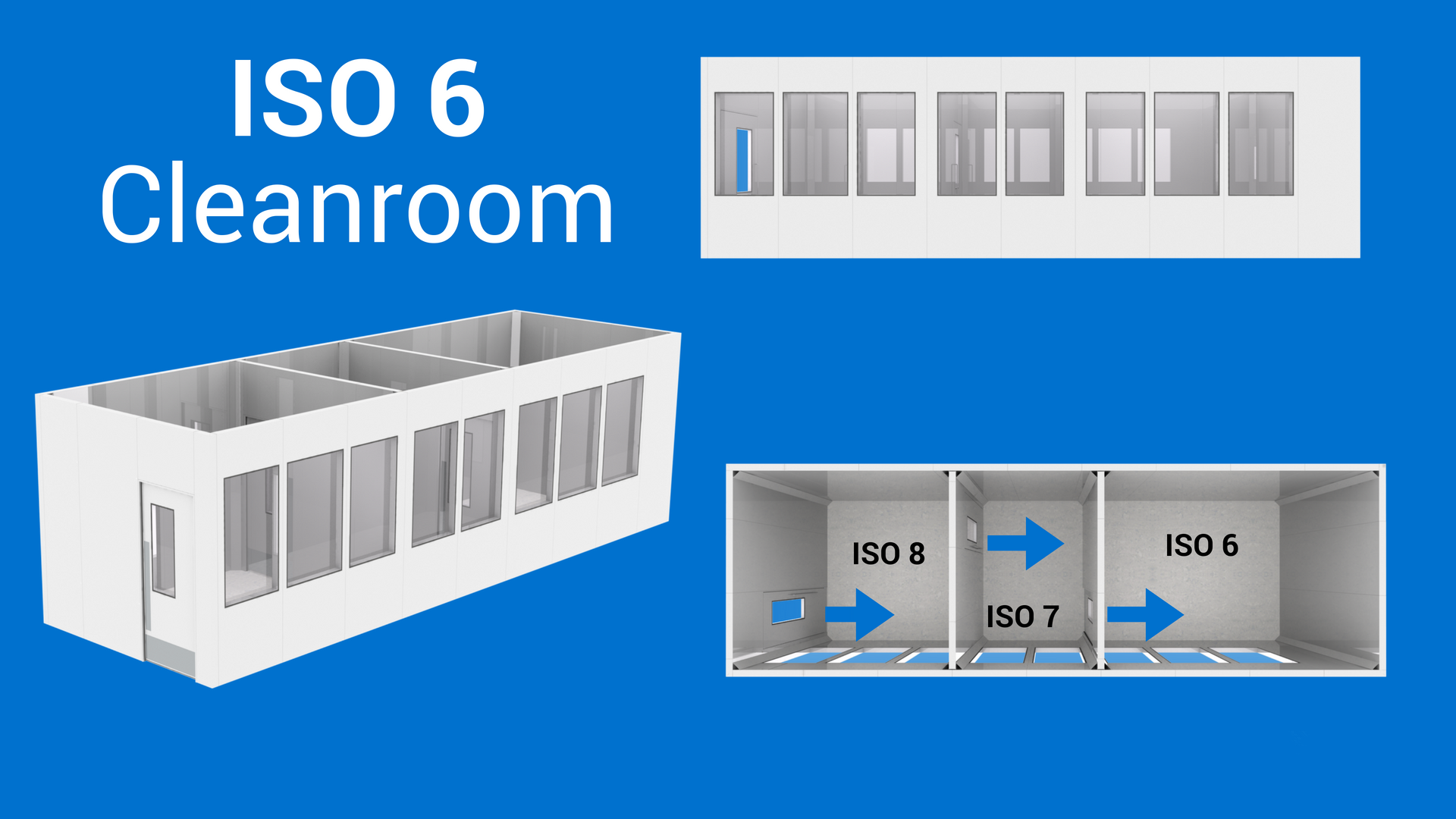

ISO 6 cleanroom

洁净室6级(ISO 1级)

从理论上讲,要使整个房间达到ISO 6空气清洁度,您需要通过ISO 8(前厅)进入洁净室,然后通过ISO 7,最终进入ISO 6,如图所示。

然而,实际上,你可以达到ISO 6洁净室1(建议是2)气闸。同样,这取决于房间的大小、洁净室内的工艺、室内工作的人数、室内的设备等。

单向气有时建议达到ISO 6分类。对于宽度小于4-6米的房间(取决于洁净室内的活动情况),回风可以放置在墙壁侧面,而不是地板上。在地板上安装回风管更贵。

  • ISO 6区域|每小时换气180次
  • ISO 7区域|每小时30–60次换气
  • ISO 8区域| 15–25次每小时换气(前厅)

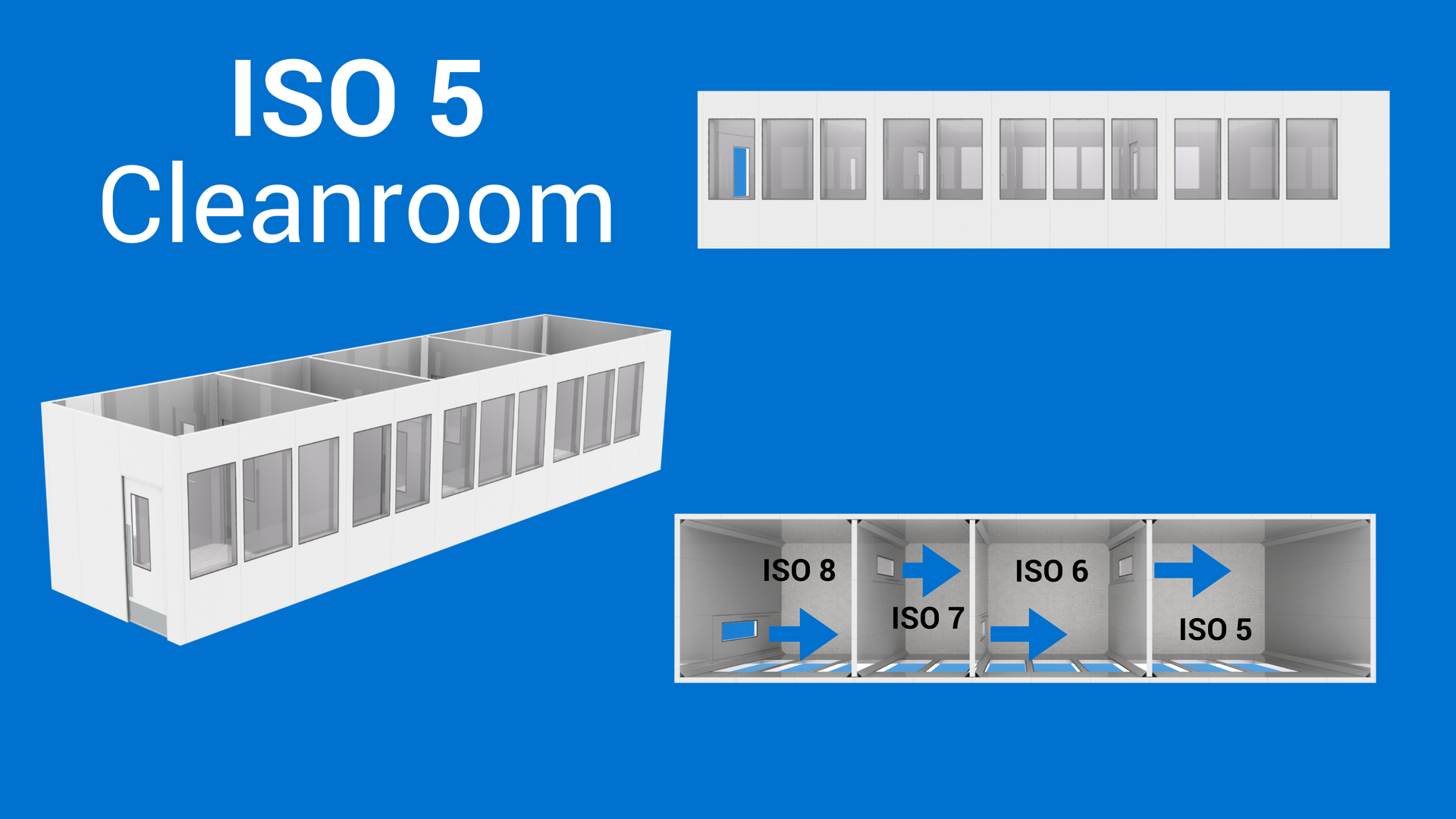

ISO 5 cleanroom

ISO 5洁净室(100级)

从理论上讲,对于一个分类房间(不仅仅是在LAFW罩下面)要达到ISO 5空气清洁度,你需要通过ISO 8(前厅)进入洁净室,然后通过ISO 7,然后通过ISO 6,最终进入ISO 5。

然而,实际上,你可以到达一个ISO5洁净室,有2个或3个气闸室。最佳布局取决于洁净室内的工艺、房间的大小、室内工作的人数、室内的设备等。

此外,需要使用ISO 5洁净室单向流. 单向气流洁净室比非定向气流洁净室使用更多的空气。高效过滤器安装在整个天花板上。空气以单向的方式向下扫过房间,速度一般在0.3 m/s到0.5 m/s之间,然后通过地板排出,从而清除房间中的空气污染物。使用单向气流的洁净室比非单向气流的洁净室更昂贵,但可以符合更严格的分类,如ISO 5或更低。

  • ISO 5区域|每小时换气240–360次
  • ISO 6区域|每小时换气180次
  • ISO 7区域|每小时30–60次换气
  • ISO 8区域| 15–25次每小时换气(前厅)
