话说压缩空气的露点

时间:2020-10-11 22:58 点击次数:
露点的定义

露点是指气体(如空气)在常压下必须冷却到的温度,以便水蒸气开始冷凝为液态水。换句话说,当达到露点温度时,气体被水蒸气完全饱和。术语“压力露点”是指气体在高于大气压的压力下的露点温度。在处理压缩空气中的露点时,正确的术语实际上是“压力露点”,但在通常的用法中,通常简称为“露点”。

为什么露点在药物应用中如此重要?

压缩空气可用于制药工业的许多应用,如原料运输、加工设备、气动电源和清洁。了解压缩空气管道中露点的重要性对于某些应用可能是至关重要的,但对于其他应用则不太相关。例如,用于运输产品的散装固体和粉末输送机依赖于充分干燥和过滤的压缩空气,以便正确地发挥其功能并防止产品污染。露点的连续监测和控制通常是仪表空气、干燥过程、包装和驱动过程控制阀的要求。与露点水平不受控制相关的风险包括设备故障、工艺管线和成品上的冷凝以及细菌形成的可能性。

为什么露点在实验室环境中如此重要?

实验室环境的设计通常是为了保持受控的大气,以消除空气中的污染物和任何可能干扰测试的误差源。露点是一个重要的控制参数。这通常是通过环境控制系统来完成的,与压缩空气几乎没有关系。一些实验室设备,如手套箱,可能需要其原料气达到既定的露点水平,以保持试验室的惰性气氛。

大多数设施如何测量和监测露点?

在讨论典型设施的压缩空气系统时,将整个网络分为两个独立的子系统是有帮助的:供应侧和需求侧。供给侧包括压缩机和空气处理设备,直至流量/压力控制器。需求侧包括分配和存储系统或流量/压力控制器之后的所有设备。在供给侧,提供模拟信号的露点变送器可以内置在干燥器控制系统中,也可以安装在接收罐之前或之后。在需求侧,提供本地显示、报警继电器和数据记录功能的固定安装仪表在整个配电网和关键终端应用之前相当普遍,以便操作员和电厂人员快速评估系统中特定点的露点状况。这有助于确保干燥机产生的空气露点水平在整个设施和最终使用点保持不变。便携式露点仪和德尔格水检测管是检验干燥器性能、进行质量审核和检查固定安装仪器校准的极好工具。

如在冷冻空气干燥器测量露点?

冷冻式干燥机使用制冷剂通过热交换器冷却供应空气(通常在35ºF至40ºF之间),并冷凝出水蒸气,以便通过汽水分离器排出并排放。由于其相对较低的初始成本、长期可靠性和最低的维护要求,冷冻式干燥机通常不会将露点变送器集成到其设计中以进行监控。

干燥剂空气干燥器如何测量露点?

干燥剂空气干燥器可受益于露点传感器,用于监测干燥器性能,控制干燥剂塔再生,或两者兼而有之。大多数再生干燥剂型干燥器(加热或无热)产生的露点约为-40ºC/ºF。安装带有显示器或内置报警继电器的露点仪来测量干燥器的出口空气是确保良好干燥器性能的明智方法。然而,通过使用露点装置来控制再生循环(即露点需求切换(DDS))可以显著提高干燥器的效率。干燥剂干燥器使用两个单独的含有干燥剂的塔来运行,一个塔始终在运行,而另一个塔则使用一部分干燥的排气进行再生或净化。有些塔的开关基于定时器,而不管干燥剂是否已完全饱和。通过将露点传感器与干燥器控制系统集成,在露点变送器检测到露点温度降低之前,塔不会切换,从而确保每个干燥剂塔的充分利用,并最大限度地减少净化空气的浪费。

如何在使用点应用中测量露点?

直接进样点或露点测量一般有两种选择。每种方法都有优点和缺点,应该仔细考虑。直接插入包括通过螺纹连接或管路中的“T”安装探头。这种方法的优点是易于安装,无需配件,无需排气或压缩空气损失。然而,管路压力波动和传感器的拆卸也会带来缺点。露点仪的最佳安装方式是使用不锈钢采样线和采样池将传感器与主线隔离。这种设置允许从主管道“关闭阀门”和调节压力的能力,这对露点读数有相当大的影响。易于安装和拆卸传感器也是一个重要的优点。

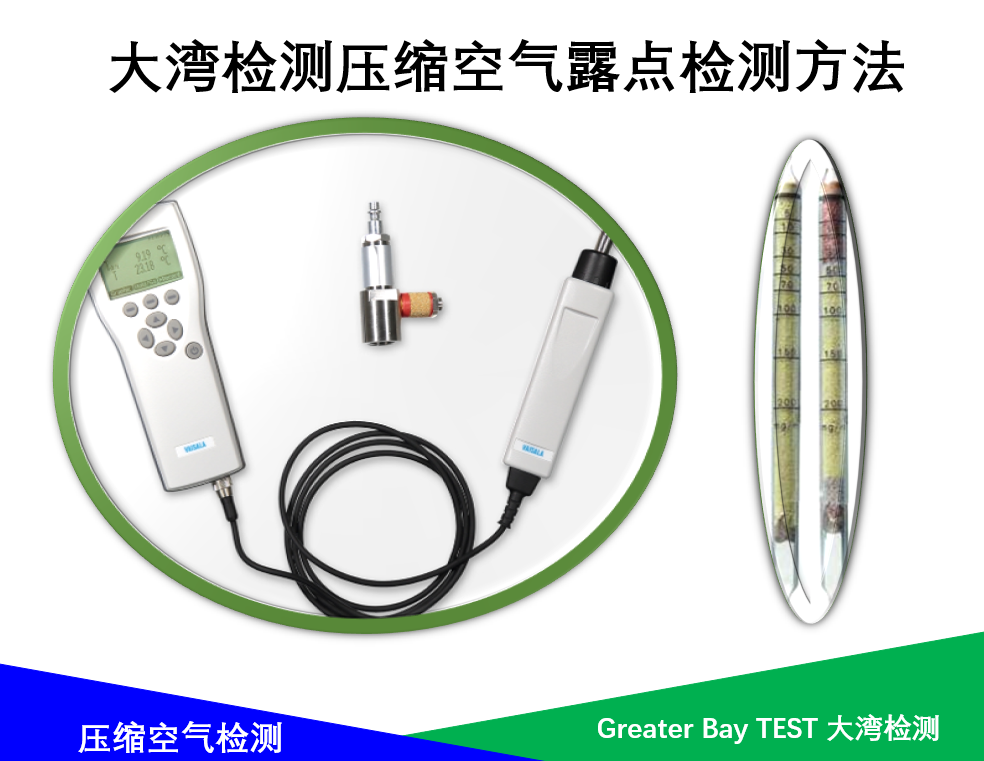

压缩空气露点检测方法

测量露点的常用技术有哪些?

由于目前市场上有大量不同的湿度计技术可用于测量适用于不同应用和行业的各种露点,因此很难在这里详细介绍所有这些技术。我将限制讨论的范围,仅简要介绍压缩空气检测中使用的最常见的传感器类型。

冷凝湿度计,通常被称为“冷镜”,其工作原理是以受控方式冷却表面,直到开始形成冷凝;该温度被记录为空气的露点温度。确定液态水何时开始形成的最常见的检测方法是光学反射,它使用光源来测量从表面反射的光的量。这些设备以其高精度(通常/-0.2℃露点)而闻名,但通常需要更多的维护来保持其反射表面的清洁。对于测量非常低的露点温度,它们变得非常昂贵。

氧化铝、氧化硅和其他各种电容式传感器有一些共同的特性。在所有情况下,电容器都是在两个电极之间形成的,其中一个吸湿材料用作电容器的电介质。吸湿材料吸收或解吸水蒸气与传感器周围的水蒸气量成比例。这会改变材料的介电常数,从而改变传感器的电容。介质材料的选择是传感器性能的关键。氧化铝对非常低的露点很敏感,但在大气湿度水平下,它的形成就不那么好了。与冷镜相比,这些传感器在低露点下更经济。

薄膜聚合物电容传感器的工作原理与氧化铝传感器相同,但使用聚合物而不是金属氧化物作为介电材料。许多聚合物传感器优化用于大气湿度水平,不适用于露点温度低于-20°C的气体的测量。但是,一些聚合物传感器设计用于低露点测量,它们通常通过实施主动的自动自校准方案来区分自己监测和调整传感器的性能。这些传感器在成本上与氧化铝器件相比具有竞争力,并具有增强长期稳定性的优点。

建议测量和监测露点的方法是什么?

在为特定应用选择露点仪时,重要的是要考虑以下有关安装的事项:

•预期测量位置的预期露点水平是多少?

•压力范围是多少?

•温度范围是多少?

•探头将直接安装在管线上,还是将取样管线用于外部测量?

•仪器应为便携式还是固定式?

•需要什么类型的信号输出-本地显示、模拟、串行通信?

•感兴趣的其他功能是什么?电源、数据记录、报警继电器?

有了这些信息,符合这些标准的露点仪器的误差将大大减少,大湾检测公司专业提供各种工况的压缩空气露点检测,压缩空气检测洁净室检测业务,欢迎您来电来函咨询。
